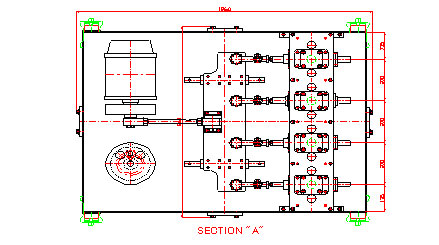

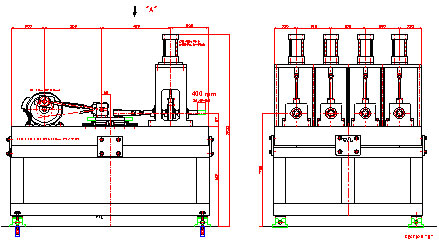

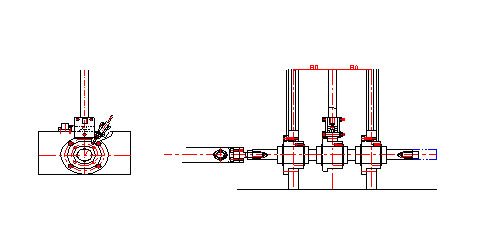

BALL BUSH LIFE TEST RIG

Machine type

Crank driven 4-ball bush life test rig

Motor

φ3-4p-1.5kw

Frequency

0~80Hz

Table 1 test piece properties

l_t	Carriage raceway length,mm	38
S_t	Stroke,mm	200
D_a	Ball diameter,mm	3.969
J	Number of ball circulations	6
Zt	Number of effective balls	10
C_b	Hertz constant, N/mm^3/2	7.54×10⁴

Table 2 Test condition

Stroke, mm	200
Test speed, km/h	1.8
Test load, kN	2.3
Lubricant	Grease lub(IDEMITSU SRNo2)

Table 3 Parameters of log-normal

Load,kN	2.3
Load,kN	Without prosessing	With processing
μ	0.6	2.16
σ	1.03	0.88
^TM=σ/μ	0.58	2.45

Table 4 Parameters of 2-parameter Weibull

Load,kN	2.3
Load,kN	Without prosessing	With processing
m	1.18	1.37
η	265	1199

Table 5 Parameter of 3-parameter Weibull

Load,kN	2.3
Load,kN	Without prosessing	With processing
m	10/9
η	265	1199
γ	10	122

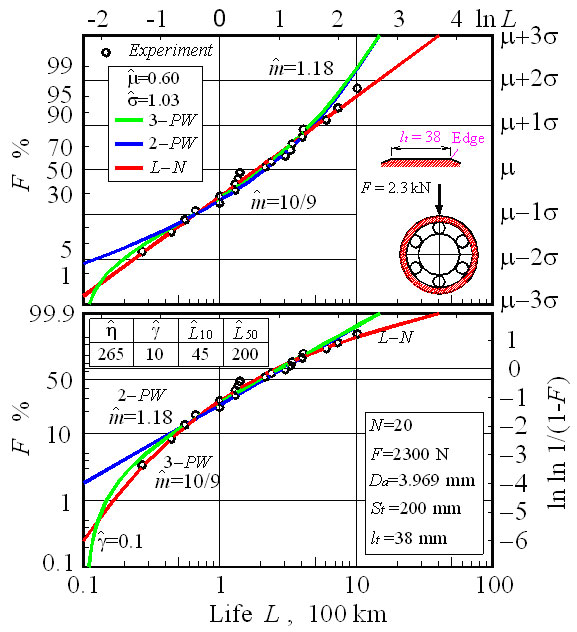

Fig. 1 Weibull and Log-normal plot for ball bush fatigue life date without processing

Fig. 1 Weibull and Log-normal plot for ball bush fatigue life date without processing

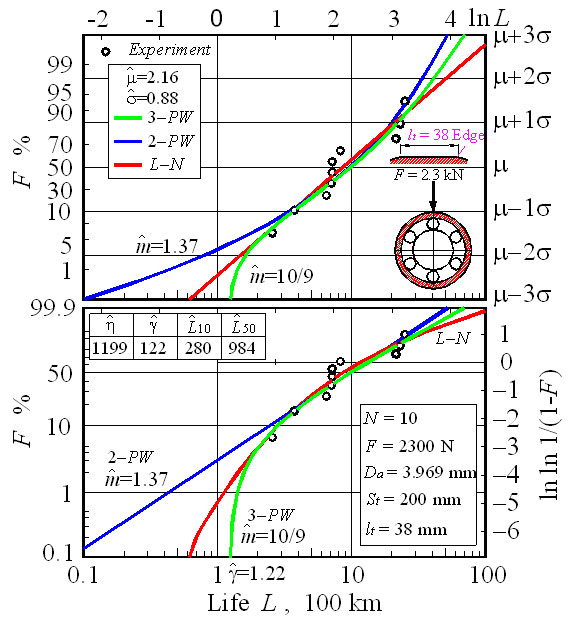

Fig. 2 Weibull and Log-normal plot for ball bush fatigue life date with processing

Fig. 2 Weibull and Log-normal plot for ball bush fatigue life date with processing

Table 6 Estimation from experimental data

		Without Procesiing	With Processing
L-N	μ	0.60	2.16
L-N	σ	1.03	0.88
2PW	m	1.18	1.37
	η	265	1199
	L₁₀	43	245
	L₅₀	212	951
3PW	γ	10	122
	L₁₀	45	280
	L₅₀	200	984

Table7 Basic dynamic load ratings

Basic dynamic load rating	Theory	Without Processing	With Processing
C_th,C_ex (2parameter)	2678N	1762N	3100N
C_th,C_ex (3parameter)	2678N	1621N	2706N
C_ex/C_th (2parameter)	1	0.658	1.158
C_ex/C_th (3parameter)	1	0.605	1.010

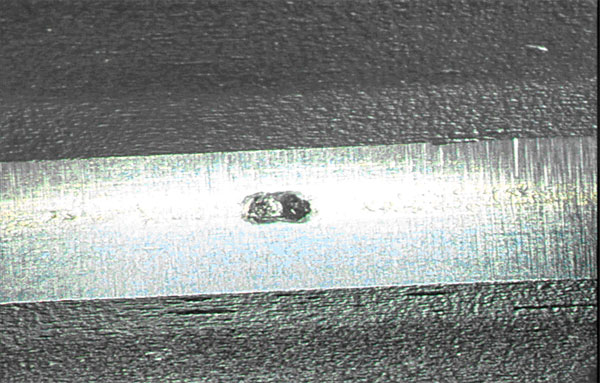

Fig. 3 Flaking of outer sleeve raceway surface (edge)

Fig. 3 Flaking of outer sleeve raceway surface (edge)

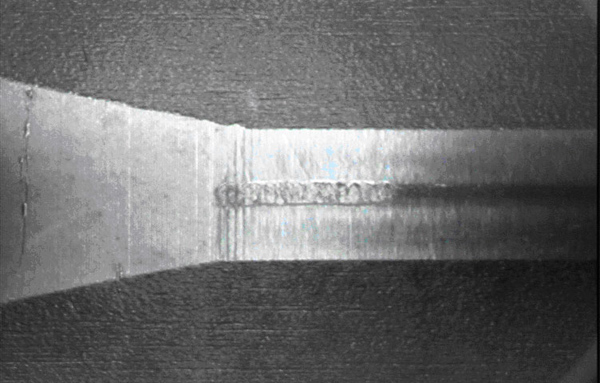

Fig. 4 Flaking of outer sleeve raceway surface (straight)
