| Table 1 Life test data for deep groove ball bearings |
No. |
原因 |
L(106rev) |
|
No. |
原因 |
L(106rev) |
3-7 |
中途打ち切り |
0.039 |
|
8-2 |
球破損 |
21.668 |
3-1 |
中途打ち切り |
5.262 |
|
3-4 |
外輪破損 |
22.069 |
4-6 |
外輪が転動方向に破断 |
5.854 |
|
6-11 |
外輪破損、外周亀裂 |
26.151 |
1-3 |
内輪クリープ |
5.907 |
|
3-6 |
中途打ち切り |
31.514 |
2-4 |
外輪剥離 |
6.336 |
|
2-7 |
中途打ち切り |
37.565 |
2-5 |
外輪破損 |
6.431 |
|
7-3 |
中途打ち切り |
44.351 |
2-8 |
外輪破損、亀裂 |
7.627 |
|
3-10 |
外輪破損、外周亀裂 |
46.073 |
4-4 |
球破損 |
7.725 |
|
7-5 |
球破損 |
47.723 |
8-6 |
外輪破損 |
10.618 |
|
1-9 |
外輪に破損、外周に亀裂 |
49.340 |
8-5 |
外輪に圧痕 |
13.356 |
|
8-3 |
球破損 |
62.552 |
3-5 |
確認できず |
13.808 |
|
1-10 |
なし |
63.176 |
1-2 |
球剥離 |
13.951 |
|
8-4 |
外輪破損 |
67.561 |
1-8 |
外輪破損、外周亀裂 |
18.692 |
|
5-8 |
外輪破損 |
73.575 |
6-12 |
? |
19.284 |
|
5-4 |
中途打ち切り |
80.518 |
2-6 |
外輪破損 |
19.367 |
|
8-7 |
外輪破損 |
95.275 |
8-1 |
球破損 |
19.759 |
|
4-5 |
中途打ち切り |
97.255 |
1-7 |
外輪破損、剥離、外周亀裂 |
20.917 |
|
7-4 |
外輪破損 |
104.691 |
|
シリンダー圧力：0.4MPa
軸受荷重：12.13kN |
|
| |
| Table 2 Life test data for deep groove ball bearings |
No. |
原因 |
L(106rev) |
|
No. |
原因 |
L(106rev) |
5-5 |
中途打ち切り |
0.059 |
|
2-12 |
外輪破損、亀裂有り |
74.965 |
6-6 |
中途打ち切り |
0.109 |
|
6-5 |
中途打ち切り |
75.159 |
5-6 |
中途打ち切り |
0.361 |
|
4-2 |
球破損 |
75.405 |
7-0 |
中途打ち切り |
0.374 |
|
7-8 |
玉破損 |
80.037 |
5-1 |
外輪破損 |
10.131 |
|
1-0 |
中途打ち切り |
82.634 |
5-7 |
外輪破損、亀裂 |
12.762 |
|
1-6 |
外輪破損 |
87.957 |
6-8 |
外輪破損 |
19.519 |
|
4-3 |
外輪の熱伝体の穴の位置で剥離 |
88.226 |
4-1 |
中途打ち切り |
19.777 |
|
7-1 |
中途打ち切り |
89.731 |
3-9 |
中途打ち切り |
24.446 |
|
6-4 |
中途打ち切り |
97.324 |
2-9 |
外輪破損 |
26.459 |
|
1-1 |
中途打ち切り |
101.293 |
6-2 |
球破損 |
34.144 |
|
2-2 |
外輪圧痕 |
116.301 |
4-7 |
中途打ち切り |
37.158 |
|
2-0 |
中途打ち切り |
118.909 |
2-3 |
外輪破損 |
37.351 |
|
2-10 |
外輪破損、亀裂 |
126.271 |
5-2 |
外輪の熱伝対の穴の位置で剥離 |
45.136 |
|
2-11 |
なし |
200.512 |
4-8 |
中途打ち切り |
50.566 |
|
6-13 |
なし |
200.232 |
6-10 |
確認できず |
55.059 |
|
2-1 |
外輪破損、亀裂 |
220.314 |
6-7 |
外輪破損 |
60.915 |
|
7-7 |
外輪破損 |
261.872 |
4-0 |
中途打ち切り |
62.75 |
|
1-5 |
外輪剥離 |
264.38 |
6-9 |
外輪破損 |
70.404 |
|
5-3 |
外輪破損 |
400.762 |
|
シリンダー圧力：0.3MPa
軸受荷重：9.14kN |
|
| |
 |

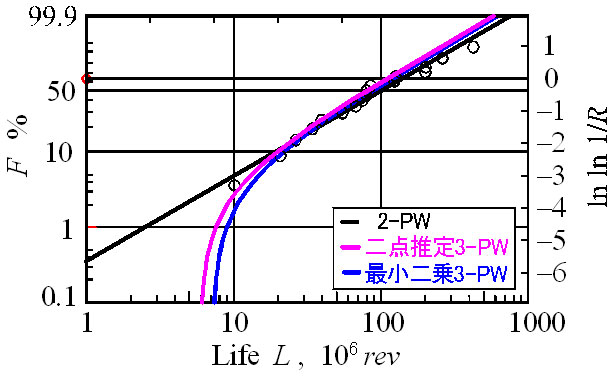

| Fig.1 Weibull plot for deep groove ball bearing |
|
| |
| Table4 Life test result for Weibull analysis |
#6206 |
m |
γ |
η |
L10(10＾6rev) |
L50(10＾6rev) |
Cr(kN) |
2-PW |
1.143 |
0 |
139.686 |
19.498 |
101.371 |
24.6 |
最小二乗3-PW |
10/9 |
7.188 |
113.13 |
22.117 |
88.529 |
25.656 |
二点推定3-PW |
10/9 |
5.889 |
105.391 |
21.555 |
81.673 |
25.436 |
sample size |
n=19 |
回転速度 |
1500〜2000rpm |
実験中温度 |
60℃前後 |
Fr |
9.14kN |
|
|
| |
 |

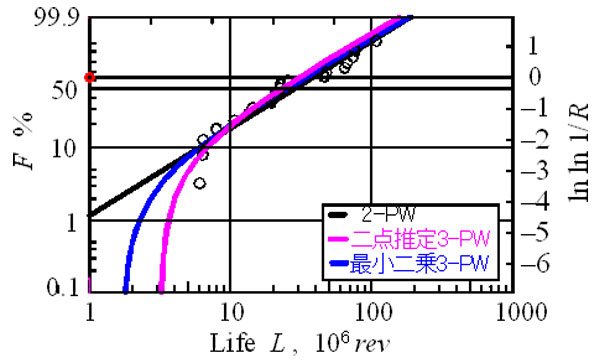

| Fig.2 Weibull plot for deep groove ball bearing |
|
| |
Table4 Life test result for Weibull analysis |
#6206 |
m |
γ |
η |
L10(10＾6rev) |
L50(10＾6rev) |
Cr(kN) |
2-PW |
1.218 |
0 |
38.556 |
6.075 |
28.537 |
22.134 |
最小二乗3-PW |
10/9 |
1.738 |
32.37 |
6.009 |
25.013 |
22.053 |
二点推定3-PW |
10/9 |
3.186 |
27.591 |
6.827 |
23.027 |
23.011 |
sample size |
n=21 |
回転速度 |
600〜800rpm |
実験中温度 |
60℃前後 |
Fr |
12.13kN |
|
| |
