ボールねじの寿命試験特性データシート
PARTICULARS　FOR　MECHANICAL　P-S-N TEST

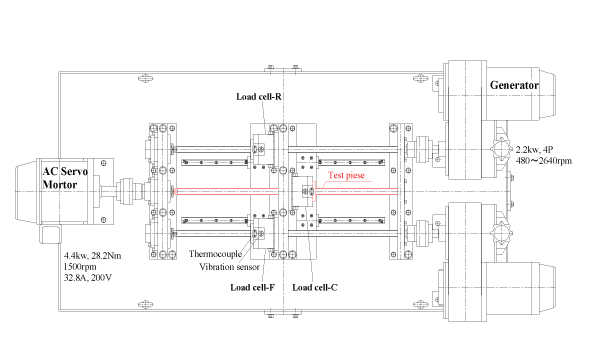

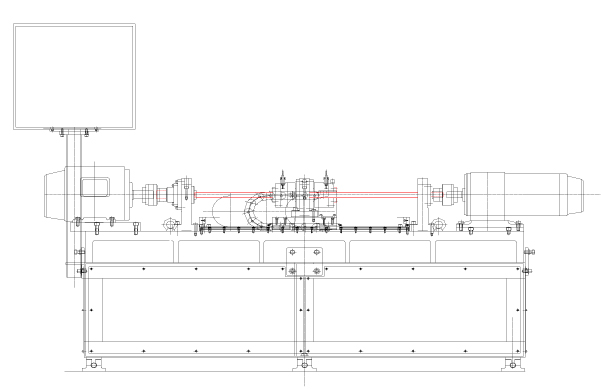

Table.1 Test machine properties
Machine type
3-ball screw life test machine
Motor
4.4kw 28.8Nm
Frequency
0~80Hz
　


Table.2 Parameter of Log-normal
Load
7.5(kN)
μ
2.23
σ
0.86
σ/μ
0.39

Table.3 Parameter of 2-parameter Weibull
Load
7.5(kN)
m
2.18
η
11.29(106rev)

Table.4 Parameter of 3-parameter Weibull
Load
7.5(kN)
m
10/9
η
21.82(106rev)
γ
3.18(106rev)

Table.5 Number of cycle to ｆailures of ball screw
No.
Total revolution(106rev)
No.
Total revolution(106rev)
1
3.13
16
8.65
2
3.64
17
9.13
3
3.78
18
10.63
4
4.93
19
10.76
5
5.13
20
11.94
6
5.37
21
12.41
7
5.48
22
12.47
8
5.64
23
13.21
9
5.83
24
13.83
10
6.06
25
14.41
11
6.63
26
16.66
12
7.28
27
17.35
13
7.96
28
17.38
14
8.12
29
26.56
15
8.30
30
28.81
　　
　　
31
43.90

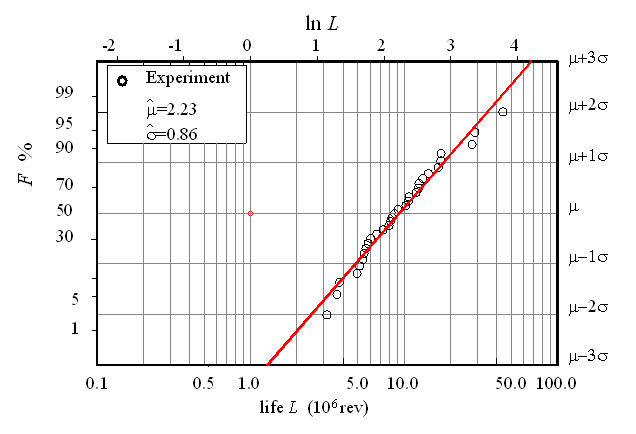

Fig. 1 Life distribution and Log-normal plot of ball screw
Fig. 1 Life distribution and Log-normal plot of ball screw

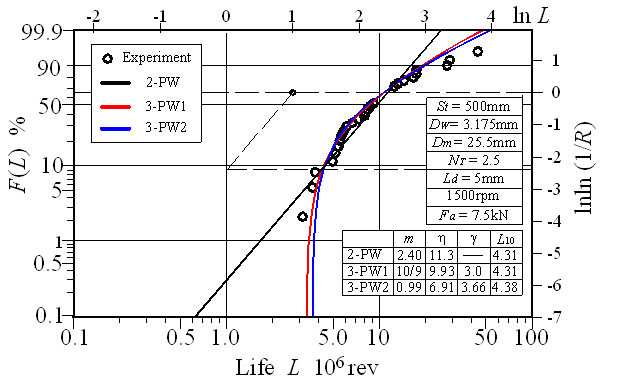

Fig. 2 Life distribution and Weibull plot of ball screw

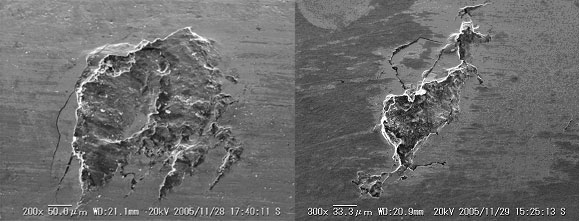

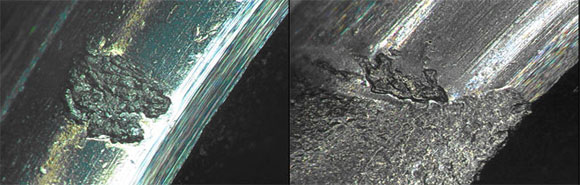

Fig.3 Spalling initiated on nut raceway after running 12.4×106rev and 5.64×106rev
Fig.3 Spalling initiated on nut raceway after running 12.4×106rev and 5.64×106rev

Fig. 4 Spalling initiated on nut raceway after running 6.65×106rev
Fig. 4 Spalling initiated on nut raceway after running 6.65×106rev

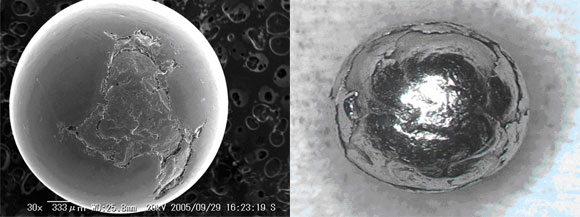

Fig. 5 Spalling initiated on ball surface after running 26.6×106rev and 13.2×106rev
Fig. 5 Spalling initiated on ball surface after running 26.6×106rev and 13.2×106rev
